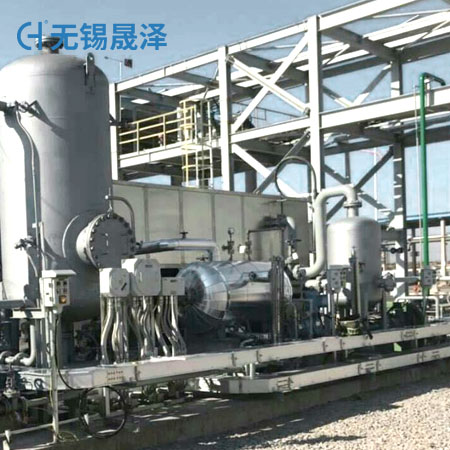

芳烴類廢氣冷凝回收裝置
將揮發VOCs氣體導入到設備冷箱(裝置zui多設置冷凝溫度3℃-40C-75C-115C)可以定制其他溫度區，根據需求進行逐級冷凝液化。部分連續生產工藝在低溫段做了雙路切換工藝(一側冰堵后，直接切換到另一路換熱冷箱冷凝，同時冰堵側做融霜處理。）
制冷系統工作時由壓縮機排出的高溫高壓制冷劑氣體進入冷凝器被冷凝成高壓過冷液體，經膨脹閥節流降壓變成低溫低壓的汽液兩相混和物進入蒸發器(一級換熱器、二級換熱器、三級換熱器)，制冷劑在其內吸收通過蒸發器的導熱介質的熱量進行自身氣化，制冷劑充分氣化后再被壓縮機吸入壓縮室進入下一輪循環。導熱介質通過循環泵輸送到VOCs氣體冷凝冷箱與VOcs氣體進行換熱。整機系統通過以上過程不斷循環，從而達到VOCs氣體連續降溫液化回收的目的。
